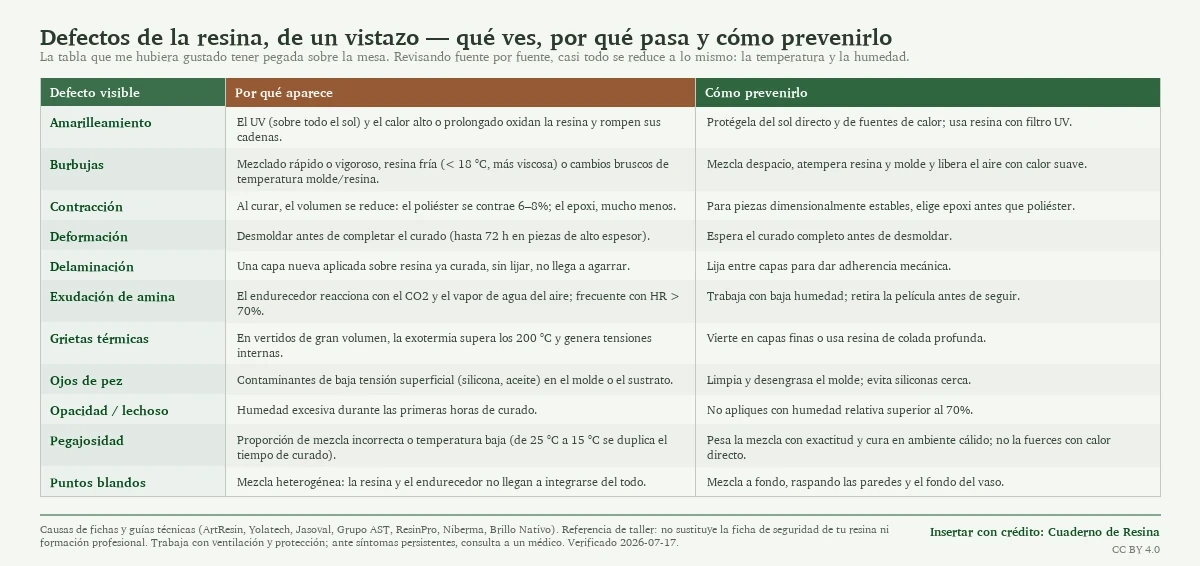

| Amarilleamiento (Yellowing) |
Alteración cromática hacia tonos amarillos o ámbar en resinas originalmente transparentes. |
Resultado de la foto-oxidación por exposición a radiación ultravioleta (UV) o degradación térmica por calor prolongado (Copps Industries). Las resinas basadas en bisfenol A (BPA) son particularmente susceptibles (Yolatech). |
| Burbujas (Bubbles) |
Oquedades esféricas de aire atrapadas en la masa o superficie de la pieza. |
Originadas por una mezcla mecánica excesivamente rápida, baja temperatura del material (que aumenta la viscosidad) o liberación de aire del sustrato poroso (TRC Paint). |
| Contracción (Shrinkage) |
Reducción del volumen físico de la pieza durante el paso de estado líquido a sólido. |
La resina de poliéster presenta una contracción de entre el 6% y el 8% en volumen (Grupo AST). La resina epoxi suele presentar una contracción inferior al 1% (Resin4Decor). |
| Deformación (Warping) |
Distorsión geométrica de la pieza, perdiendo su planicidad o forma original. |
Causada por tensiones internas durante un enfriamiento desigual o por el desmoldeo antes de alcanzar la dureza Shore adecuada (Conocimiento). |
| Delaminación |
Separación física entre capas de resina aplicadas en diferentes tiempos o entre la resina y el sustrato. |
Falta de adherencia mecánica o química, a menudo debida a la presencia de contaminantes o al sobrepaso del "tiempo de repintado" sin lijado previo (Nazza). |
| Exudación de amina (Amine Blush) |
Película superficial de aspecto ceroso, pegajoso o blanquecino. |
Reacción química del agente endurecedor (amina) con el dióxido de carbono y la humedad ambiental. Ocurre frecuentemente cuando la humedad relativa supera el 70% (Niberma). |
| Grietas térmicas (Thermal Cracking) |
Fracturas internas o superficiales que aparecen durante el curado. |
Provocadas por una reacción exotérmica excesiva en vertidos de gran volumen, donde la temperatura interna puede alcanzar picos de entre 150°C y 200°C (ResinPro). |
| Ojos de pez (Fish Eyes) |
Pequeños cráteres circulares donde la resina se retrae dejando ver el fondo. |
Fenómeno de tensión superficial causado por contaminantes como siliconas, aceites, grasas o ceras en el molde o sustrato (Jasoval Color). |
| Opacidad / Efecto lechoso |
Pérdida de transparencia cristalina, adquiriendo un aspecto turbio. |
Generalmente vinculada a la absorción de humedad durante las primeras fases del curado o al uso de pigmentos incompatibles (Niberma). |
| Pegajosidad (Tackiness) |
Superficie que permanece adhesiva al tacto tras el tiempo teórico de curado. |
Derivada de una proporción de mezcla incorrecta, mezcla insuficiente de los componentes o temperaturas de curado inferiores a 15°C-20°C (ResinPro). |
| Puntos blandos (Soft Spots) |
Zonas localizadas de la pieza que no alcanzan la rigidez del resto. |
Causados por una mezcla heterogénea donde partes de la resina no entraron en contacto con el catalizador/endurecedor (Resina sin errores). |
